高速变频电机测试解决方案电子产品世界

发布日期：2017-05-27 00:00 来源：http://www.kfhd.net 点击：

高速变频电机测试解决方案电子产品世界

一、高速电机测试内容

1、高速电机效率测试

高速电机功率密度高，但是单位体积内的损耗也大，尤其是转子的风磨损耗和涡流损耗是一般电机的数十倍。通过电机的输入电量测量(包括电压，电流，功率、功率因数等)、输出量测量(转速，转矩，功率等)、励磁测量等得到高速电机的效率。通过高速电机效率测试，从而分析高速电机的相关损耗，是高速电机的结构设计、改善机械特性、提高散热能力、减小损耗的关键。

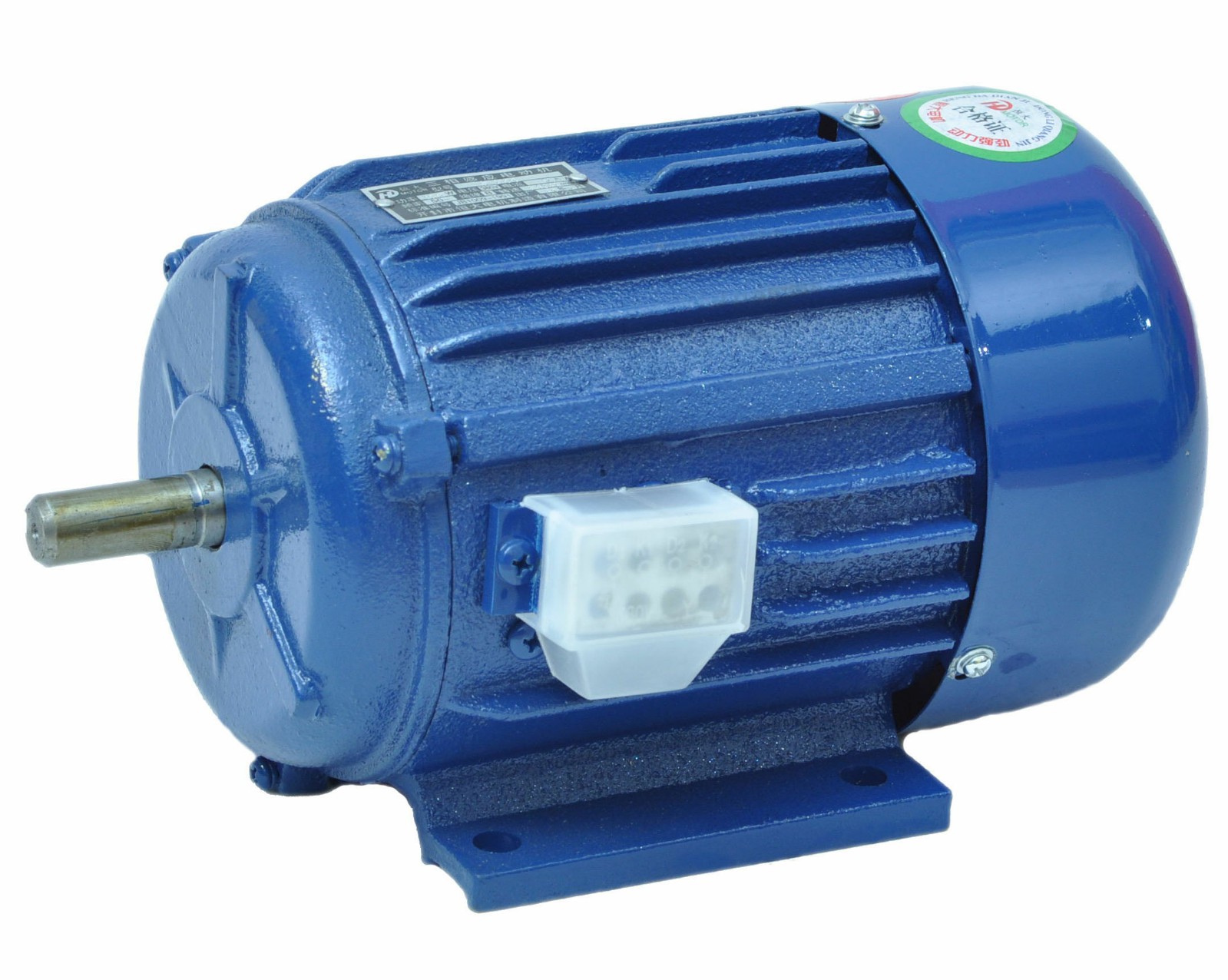

国标电机

2高速电机供电系统监测

2、高速电机一般采用变频器供电，对于供电系统的基波频率、谐波分量十分敏感。变频器输出的电压波形是PWM波，除了基波外，还包含大量的整数倍载波频率的高次谐波，会给高速电机带来高频附加损耗，所以对供电系统运行状态及可靠性监测是十分必要的。

二、高速电机测试关键要求

1、为了准确获得电机的效率，必须要求确保国标电机电机输入电功率与电机输出轴功率严格同步测量。

2、必须满足变频器输出PWM波的基波电压、基波频率、谐波分析等的测量需要。

3、传感器及测试仪器组成的测试系统，整体精度必须达到0.2级。

4、由于高速电机的空载试验时功率因数低于0.2，所以测试系统的角差指标，必须满足低功率因数条件下功率测量精度的要求。

5、高速电机的测试现场一般电磁环境复杂，测试系统必须拥有强的抗电磁干扰能力。

三、高速电机测试解决方案

本测试系统采用银河电气研制的WP4000变频功率分析仪，功率单元选用SP系列变频功率传感器测量电参数，采用DM4022频率测试子站采集扭矩转速传感器的信号，SP变频功率传感器、DM4022通过光纤与WP4000变频功率分析仪相连。高速电机测试系统构成框图，如图1所示。

WP4000变频功率分析仪、SP变频功率传感器均采用前端数字化技术，完全避免了复杂电磁环境下传输环节本身的衰减和干扰，同时截断了传感器的最重要的干扰传播途径，增强了传感器和系统的电磁兼容性能。

WP4000变频功率分析仪每个功率单元拥有独立的同步源， 200KHz的采样频率同步采集所有参数，确保了电机输入、输出功率的同步测量，拥有100KHz的有效带宽，满足PWM波的谐波分析需求。

SP系列变频功率传感器(B型)，电压、电流准确度为读数的0.1%，在功率因数0.05~1范围内，保持功率准确度为读数的0.2%，满足高速电机测试的需求。
